КИВ-125 это приточный клапан, предназначенный для организации притока свежего воздуха в жилые и рабочие помещения. Аббревиатура расшифровывается как "клапан инфильтрации воздуха", а число 125 указывает на диаметр воздуховода в миллиметрах. Устройство относится к категории пассивных вентиляционных систем, работающих без подключения к электрической сети.
Что такое КИВ-125 и для чего он нужен
Современные герметичные окна и двери практически полностью перекрывают естественный приток воздуха. В результате в помещении накапливается углекислый газ, повышается влажность, появляется духота. Норма воздухообмена согласно строительным нормам составляет 30 м³/час на одного человека. Через пластиковые окна поступает не более 3 м³/час это в 10 раз меньше необходимого минимума.
Клапан КИВ-125 (подробнее тут: https://vjagu.ru/alpijskaya-fortochka-kiv-125.html) решает эту проблему, обеспечивая поступление воздуха в объеме до 60 м³/час. При этом устройство монтируется в стену, не затрагивая оконную конструкцию и не ухудшая её теплотехнические и звукоизоляционные свойства.
Конструкция приточного клапана КИВ-125
Клапан КИВ-125 состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию.
Наружная решетка устанавливается со стороны улицы. Она изготавливается из литого алюминия, имеет специальные лопасти для защиты от атмосферных осадков и мелкую сетку, предотвращающую попадание насекомых, тополиного пуха и крупных частиц пыли.
Пластиковая труба (воздуховод) с наружным диаметром 132 мм проходит через стену. Она служит каналом для движения воздуха от улицы в помещение. Стандартная длина трубы может варьироваться производители предлагают варианты от 400 до 1000 мм, что позволяет подобрать изделие под любую толщину стены.
Теплоизолированный канал критически важный элемент конструкции. Внутри пластиковой трубы расположен слой шумо- и теплоизоляции. Этот материал выполняет две функции: предотвращает охлаждение стены в месте прохода воздуховода и поглощает уличные шумы. В качественных изделиях используется пенополиуретан с закрытой ячейкой или вспененный полиолефин. Дешёвые аналоги часто содержат минеральную вату без гидроизоляции или обычный поролон, которые теряют свойства при намокании.

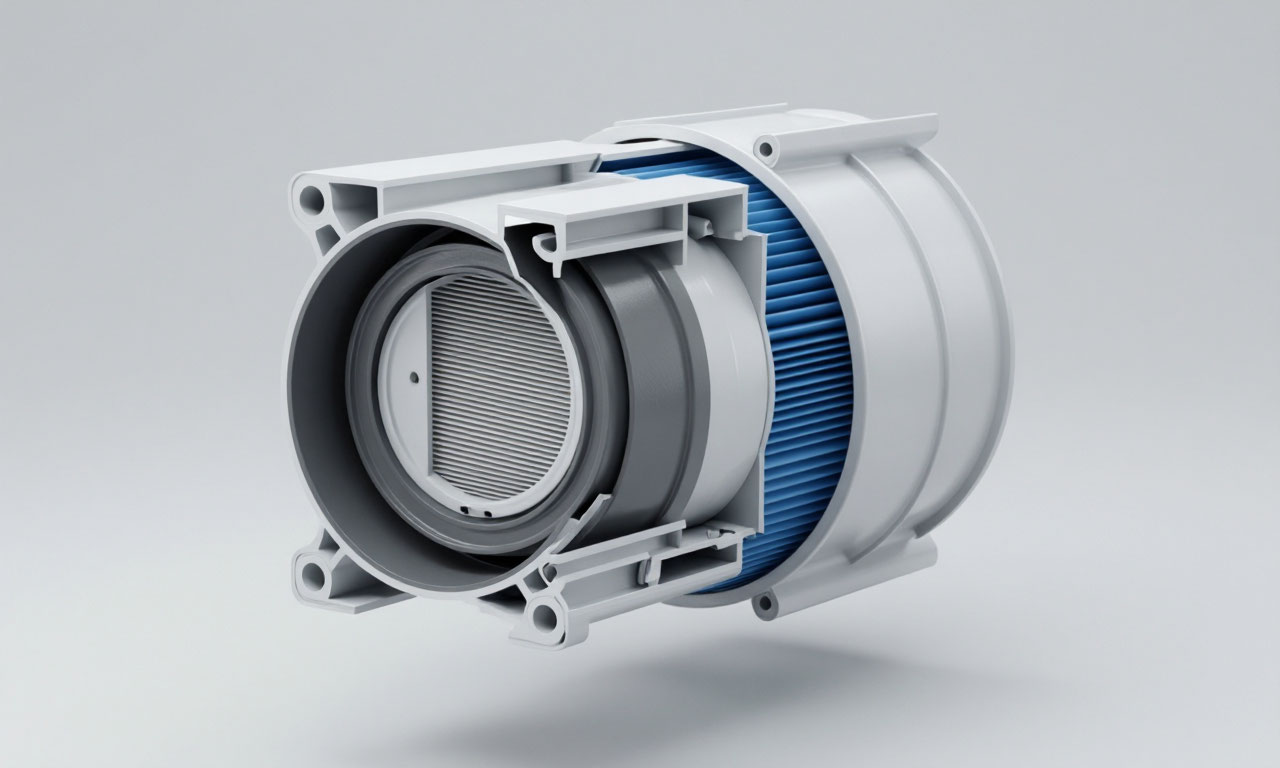

Внутренний оголовок устанавливается со стороны помещения. Он изготавливается из белого ударопрочного ABS-пластика, устойчивого к ультрафиолетовому излучению и перепадам температур. В состав оголовка входят:
- Регулировочная заслонка для изменения интенсивности притока воздуха;
- Фильтр грубой очистки класса G3 (EU 3), задерживающий пылевые частицы;
- Уплотнительное кольцо для герметичного соединения с трубой;
- Крышка оголовка с регулировочной рукояткой или шнуром для управления заслонкой.
Регулировочная рукоятка оснащена шкалой, показывающей степень открытия клапана. Если устройство расположено высоко, управление осуществляется с помощью специального шнура.
Принцип работы и производительность
КИВ-125 работает за счёт разницы давлений между улицей и помещением. Разрежение внутри комнаты создаётся работой вытяжной вентиляции как естественной (через вентканалы), так и принудительной (с помощью вентиляторов).
Воздух с улицы проходит через наружную решетку, затем по теплоизолированному каналу внутри стены и попадает во внутренний оголовок, где очищается фильтром. Далее через регулируемую заслонку воздух поступает в помещение. Интенсивность притока зависит от степени открытия заслонки и величины разряжения.
Производительность клапана напрямую зависит от перепада давления. При разряжении 20 Па устройство обеспечивает подачу около 50 м³/час. При 10 Па производительность снижается примерно до 36 м³/час. Результаты натурных испытаний показывают, что при перепаде 30 Па фактический расход через клапан составляет около 51 м³/час.
Установка фильтра снижает расход воздуха в среднем на 57%, что необходимо учитывать при расчётах. Эффективность работы также зависит от состояния вытяжных каналов забитая вентиляция не создаёт достаточного разрежения, и клапан не будет работать в полную силу.

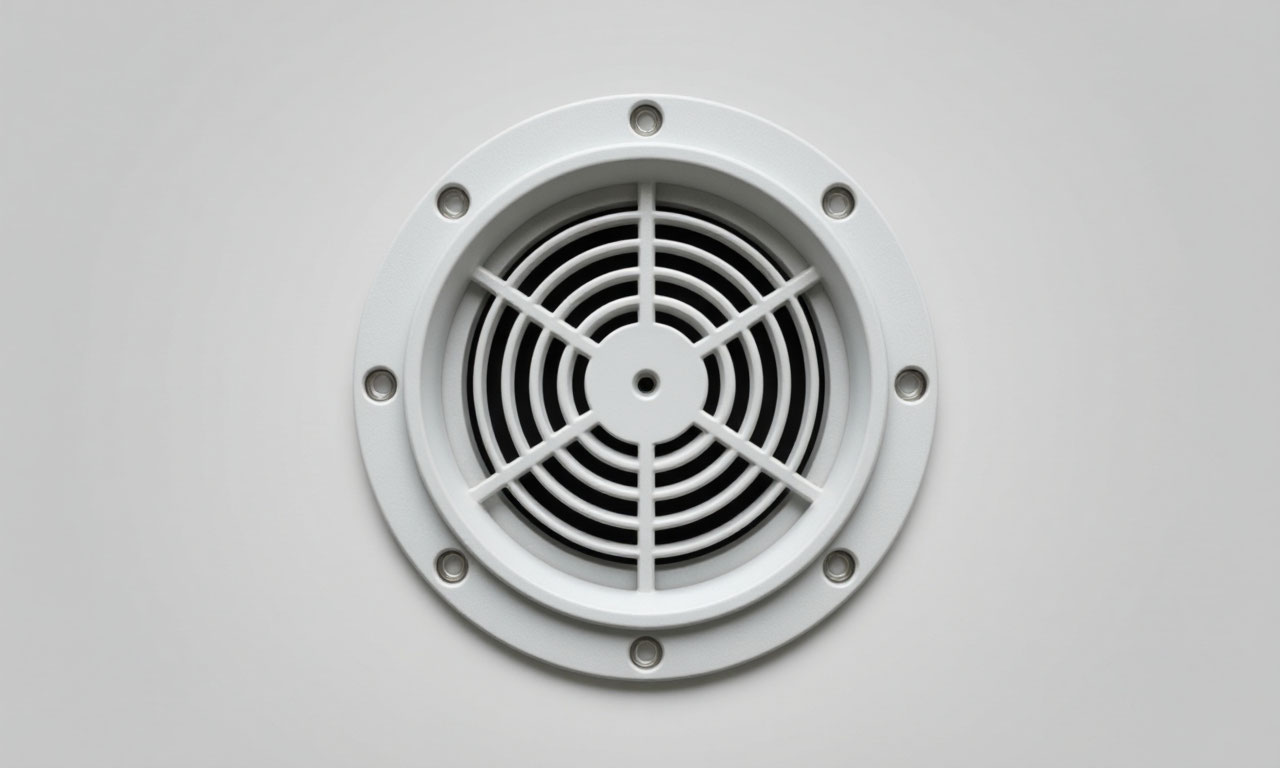

Правила монтажа и выбора места установки
Качественная установка КИВ-125 требует соблюдения нескольких важных правил. Отверстие в стене должно быть выполнено алмазным бурением с использованием коронки диаметром 132 мм. При проходе несущей стены требуется строгое соблюдение уклона 3–5 градусов в сторону улицы. Это обеспечивает отвод конденсата и предотвращает накопление влаги в воздуховоде.
Выбор места монтажа определяет эффективность и удобство эксплуатации устройства.
Над радиатором отопления оптимальный вариант. Холодный воздух, поступающий с улицы, смешивается с восходящими тёплыми потоками от батареи, равномерно распределяется по помещению и не создаёт сквозняков. Конвекция работает на благо микроклимата.
У оконного откоса допустимый вариант при отсутствии места над батареей или при плотных шторах, перекрывающих доступ воздуха. При монтаже необходимо выдерживать расстояние от откоса не менее 150–200 мм, чтобы не повредить несущие конструкции.
Минимальное расстояние от потолка должно составлять 300 мм для корректного смешивания воздушных масс. Важно обеспечить свободный доступ к оголовку для обслуживания регулярной очистки фильтра и ухода за устройством.
Длина пластиковой трубы подбирается под толщину стены. Стандартные варианты включают 400, 600, 800 и 1000 мм. Если стена тоньше, трубу можно подрезать. При недостаточной толщине (менее 300 мм) теплоизоляция может не поместиться, что приведёт к промерзанию стены зимой.
Особенности эксплуатации в зимний период
КИВ-125 разработан для круглогодичного использования, но зимой возникают специфические вопросы, связанные с работой устройства при низких температурах.
Конструкция клапана предотвращает выпадение конденсата благодаря качественной теплоизоляции и специальной форме внутреннего оголовка. При правильном монтаже и соблюдении уклона стена в месте прохода воздуховода не промерзает.
Опыт эксплуатации показывает, что клапан успешно работает даже при экстремально низких температурах (до -40°С), при условии его установки над радиатором и наличии исправной вытяжки.
В сильные морозы не рекомендуется закрывать клапан полностью лучше оставить минимальную щель. Это предотвращает обмерзание заслонки и обеспечивает постоянный приток воздуха, пусть и в небольшом количестве.
В лопастях заслонки предусмотрены специальные заглушки. Если их удалить, даже при полностью закрытой заслонке сохраняется минимальное проветривание. Это удобно при длительном отсутствии людей воздух в помещении не застаивается, а вытяжка продолжает работать.
Обслуживание и уход за устройством
Регулярное обслуживание КИВ-125 залог его эффективной и долговечной работы. Устройство не требует сложного ухода, но несколько обязательных процедур необходимо выполнять.
Фильтр в оголовке очищается примерно раз в 3 месяца. Его промывают тёплой водой с мягким мыльным раствором, дают высохнуть и устанавливают обратно. При сильной запылённости воздуха (например, вблизи оживлённых дорог или промышленных зон) периодичность очистки увеличивается.
Внутренняя часть трубы очищается от пыли примерно раз в 6 месяцев. Для этого используется пылесос с узкой насадкой.
Наружная решётка промывается от загрязнений листвы, тополиного пуха, насекомых не реже одного раза в год.
Загрязнённый фильтр создаёт дополнительное аэродинамическое сопротивление, снижая производительность клапана. При длительной эксплуатации без очистки эффективность устройства может упасть на 50% и более.
Отличия от оконных клапанов и рекуператоров
КИВ-125 часто сравнивают с альтернативными решениями оконными клапанами, бризерами и рекуператорами.
Оконный клапан монтируется в створку окна. Установка такого устройства нарушает геометрию стеклопакета, снижает теплоизоляционные и звукоизоляционные свойства конструкции. Пропускная способность оконных клапанов значительно ниже около 10 м³/час против 50–60 м³/час у КИВ-125.
Рекуператор более сложное устройство, обеспечивающее приток воздуха с подогревом за счёт тепла удаляемого воздуха. Рекуператоры требуют подключения к электричеству, профессионального монтажа и стоят значительно дороже. При этом они действительно эффективны в энергосбережении, но для небольших помещений или квартир часто оказываются избыточными.
Бризер приточный клапан с вентилятором и системой подогрева. Такие устройства обеспечивают стабильный приток воздуха независимо от работы вытяжки, но требуют электроснабжения, имеют более высокую стоимость и уровень шума.
КИВ-125 занимает промежуточное положение это простое, недорогое и энергонезависимое решение, которое полностью решает проблему притока воздуха при наличии исправной вытяжной вентиляции.
Преимущества и недостатки КИВ-125
Достоинства устройства делают его популярным выбором для квартир и частных домов.
Энергонезависимость клапан работает без электричества, что особенно важно в регионах с перебоями электроснабжения.
Низкая стоимость по сравнению с бризерами и рекуператорами КИВ-125 обходится значительно дешевле, при этом обеспечивая достаточный для комнаты объём притока.
Простота установки и обслуживания устройство монтируется даже после завершения ремонта, не требует сложного инструмента и регулярных затрат на расходные материалы.
Отсутствие шума пассивная работа клапана не создаёт акустического дискомфорта. Уровень шума составляет около 14 дБ, что ниже фонового уровня в жилом помещении.
Существуют и ограничения, которые нужно учитывать.
- Зависимость от вытяжки при слабой тяге в вентканалах производительность клапана падает. В летний период, когда разница температур между улицей и помещением минимальна, эффективность естественной вентиляции снижается.
- Возможность обратной тяги при сильном ветре с определённой стороны клапан может работать на выдув, а не на приток.
- Шумопропускание хотя клапан значительно тише открытого окна, он пропускает уличные звуки. При расположении окна на оживлённую магистраль этот фактор следует учитывать.
Охлаждение стены длительная работа клапана зимой снижает температуру поверхности стены в зоне установки на 10°С и более, что требует правильного выбора места монтажа над радиатором.
Клапан инфильтрации воздуха КИВ-125 представляет собой проверенное и надёжное решение для организации приточной вентиляции. Понимание принципов работы, правил монтажа и особенностей эксплуатации позволяет максимально эффективно использовать это устройство для создания здорового микроклимата в помещении.
Как Клапан КИВ-125 решает проблему духоты
Причины возникновения духоты в современных помещениях
Массовая установка герметичных стеклопакетов и уплотнённых входных дверей создала эффект "закупоренного" помещения. Естественный приток воздуха с улицы практически полностью перекрывается, а существующие вытяжные каналы не справляются с удалением отработанного воздуха без компенсирующего притока. В результате возникает замкнутый круг: кислород расходуется, углекислый газ накапливается, влажность повышается.
Уже через неделю после установки ПВХ-окон в помещении появляется духота, неприятные запахи с кухни и санузла, излишне повышается влажность. Это напрямую отражается на самочувствии - появляется сонливость, быстрая утомляемость, головные боли, снижается работоспособность и иммунитет.
Принцип работы КИВ-125 для устранения духоты
Клапан КИВ-125 представляет собой пассивное вентиляционное устройство, которое монтируется в наружной стене и работает за счёт естественной тяги вытяжных каналов, расположенных на кухне и в санузле. Устройство не требует подключения к электричеству и не создаёт шума в процессе работы.
Принцип действия прост и эффективен: свежий уличный воздух поступает через наружную решётку, оснащённую москитной сеткой и дождеотбойником, проходит по теплоизолированной трубе сквозь стену и попадает в помещение через внутренний оголовок с фильтром и регулируемой заслонкой. Поступающий воздух "выталкивает" отработанный воздух с неприятными запахами и загрязнениями в вытяжку, обеспечивая полноценный воздухообмен.
Производительность и эффективность
Производительность клапана напрямую зависит от разряжения, создаваемого вытяжной системой. При перепаде давления 10 Па клапан обеспечивает подачу около 35-36 м³/час, а при разряжении 20 Па - до 50-60 м³/час. Этого объёма достаточно для организации воздухообмена в жилой комнате или небольшом офисе.
Клапан эффективно решает сразу несколько проблем, связанных с духотой:
- Снижение концентрации углекислого газа, который негативно сказывается на здоровье и вызывает перечисленные выше симптомы.
- Нормализация влажности воздуха. Влажная среда является благоприятным условием для роста плесени и грибка, споры которых способны вызывать аллергические реакции и даже бронхиальную астму.
- Устранение неприятных запахов благодаря постоянному притоку свежего воздуха.
- Предотвращение запотевания окон, что часто является первым признаком плохой вентиляции.
Дополнительные преимущества для комфортного микроклимата
Важно отметить, что КИВ-125 не создаёт сквозняков и дискомфорта для находящихся в помещении людей. Благодаря теплоизолированному каналу входящий воздух подогревается за счёт внутренней температуры помещения, а конструкция клапана предотвращает образование конденсата даже в зимний период.
Устройство обеспечивает защиту от уличного шума, пыли и насекомых, что делает его комфортной альтернативой открытому окну.
Для обеспечения минимального проветривания в период длительного отсутствия людей предусмотрена специальная функция - в лопастях заслонки имеются заглушки, которые можно удалить. В этом случае даже при полностью закрытой заслонке сохраняется минимальный приток свежего воздуха, что исключает застойный дух.
